Курсовая работа: Производство цифровых фотоальбомов в форматах DivX AVI и MPEG для ПК, DVD-плееров и совместимых устройств

Компьютерные компакт-диски разрабатывались по аналогии с аудиодисками. В 1982 году в качестве стандарта был выбран формат диска 4,72 дюйма, который используется и поныне.

Основной характеристикой CD-ROM является скорость чтения. Её принято измерять в кратность превышения скорости передачи данных музыкального диск (150 Кбайт в секунду). В n-скоростных дисководах скорость 150 Кбайт/с пропорционально увеличивается в n раз. Кратность скорости принято обозначать величиной Х-рейтинга. Например, CD-ROM 50-х скоростной способен передавать данные в 50 раз быстрее музыкального диска. Это примерно 7,5 Мб за секунду или 10400 оборотов в минуту. Раньше приводы работали с постоянной линейной скоростью, скорость вращения менялась в зависимости от, того, где считывается информация – на внешней или внутренней дорожке диска. Этот метод получил название CLV (Constant Linear Velocity). Сейчас используется метод CAV (Constant Angular Velocity) – с постоянной угловой скоростью. На внешних дорожках информация считываться будет быстрее, чем на внутренних. С переходами на постоянную угловую скорость удалось значительно улучшить время доступа, т.к. теперь нет необходимости выжидать, когда диск наберёт определённую скорость вращения.

Существуют следующие основные типы дисков:

CD-ROM – диск, отштампованный на заводе. Вся информация на нем предназначена только для чтения. Ёмкость 700 – 800 Мб.

CD-R – диск предназначен для однократной записи информации при помощи записывающих приводов. Информация записывается один раз.

CD-RW – диск, предназначен для многократной записи на него. Записываемая информация может стираться и записывается новая. Не все приводы CD-ROM способны считать информацию с CD-RW.

Принципиально новое поколение перезаписываемых компакт-дисков разработано на базе технологии универсального цифрового диска DVD (Digital Versatile Disk – цифровой универсальный диск). Стандарт DVD объединяет подмножества оптических технологий для хранения информации любого типа.

DVD-ROM – диск с данными ёмкостью до 17 Гб (для чтения в приводах DVD). По внешнему виду они не отличаются от дисков CD.

DVD-R – однократно записываемые диски. Ёмкость до 3,9 Гб.

DVD-RАM – диск, с возможностью многократной перезаписи ёмкость до 2,6 Гб.

CD – диск состоит из трех слоёв: подложка – содержит непосредственно информацию, которая располагается в виде углубления (их называют «питы»), расположенных по спирали от центра к внешней стороне диска; отражающее покрытие из алюминия, золота, серебра и др., нанесённый на подложку и защитный слой из прозрачного лака.

CD-R-диск имеет похожую структуру. Отражающий слой выполнен, как правило, из золота. К нему прилегает прозрачный пластик, который при нагревании теряет эту прозрачность и тем самым создает информационную поверхность.

CD-RW-диск содержит промежуточный слой, который способен под действием определённых температур изменять своё состояние из аморфного в кристаллическое и обратно, тем самым изменяется прозрачность слоя. Количество перезаписи диска может доходить до 1000 раз.

Привод состоит из платы электроники, шпиндельного двигателя, системы оптической головки, механизма запуска. На задней панели привода располагается интерфейсный разъём, разъём питания, аналоговый и цифровой выход, перемычка для определения способа подключения.

На передней панели – гнездо для наушников, регулятор громкости, кнопка извлечения и запуска диска, отверстие для аварийного извлечения диска.

DVD-диски можно разделить на четыре вида. Для увеличения вместимости на DVD-дисках информация может находиться как с двух сторон, так и в два слоя на одной стороне. Наружный слой прозрачен и одновременно несёт информацию. Луч читает верхний или нижний слой за счёт своей фокусировки на внутренний или внешний слой.

Ёмкость DVD-дисков:

Любой накопитель DVD имеет обратную совместимость с существующими дисководами CD-ROM и способен считывать данные с обычных компакт-дисков.

Уже появились несколько видов дисков следующего поколения (BlueRay и т.п.), принцип чтения/записи которых в основном не отличаются, а также диски с голографическим принципом записи и чтения информации.

Для чтения исходных материалов и записи готового проекта на CD и DVD носители был использован DVD±R/RW DL рекордер TEAC DV-W516GB. Этот привод поддерживает чтение и запись CD и DVD носителей любых форматов в самых распространённых режимах записи (Packet, TAO, DAO, SAO, RAW SAO и других), в том числе и двухсторонних DVD-дисков, на что указывают символы DL (double layer) в спецификации устройства. Следует отметить, что на момент написания работы двухслойные DVD-диски имели высокую стоимость, поэтому далее в пункте 4.5. рассмотрен алгоритм работы относительно однослойных DVD. Алгоритм работы с DL DVD практически ничем не отличается от работы с DVD-дисками других форматов.

В профессиональной обработке мультимедийного контента используются специальные высокопроизводительные конфигурации, которые довольно таки дороги, и приобретать их имеет смысл тогда, когда работа со средствами мультимедиа ведется постоянно. Данный проект был реализован на обычной рабочей станции со следующей конфигурацией:

– процессор AMD Athlon XP 1800+ на материнской плате EPOX;

– 256 Mb оперативной памяти;

– 64 Mb видеокарта от Nvidia;

– суммарный объём HDD (2 физических) 200 Gb (80+120);

– привод DVD±R/RW DL TEAC DV-W516GB, характеристики которого приведены выше;

– монитор CRT 17” Samsung Sync Master 765 Magic Bright.

– некритичные компоненты: FDD, клавиатура, мышь.

Вполне естественно, что для выполнения поставленных задач недостаточно приведенного аппаратного обеспечения, требуется также и определённая программная конфигурация.

3.2 Выбор программного обеспечения

Своеобразным «ядром» для всего используемого программного обеспечения является операционная система. На целевой машине, решающей поставленную задачу, установлена операционная система Microsoft Windows XP SP2 Corporate Edition русской версии.

Операционная система Windows XP появилась 25 октября 2001 года и является одной из самых удачных разработок компании Microsoft в области ОС. Это довольно мощная операционная система, в основе которой лежит Windows 2000.

Windows XP – это OC от Microsoft, начиная с которой сделана попытка объединить две, ранее существовавшие независимо, линейки W9x и NT. Первоначально этот проект назывался Whisler, но сейчас он разделился на две линии, Windows XP, позиционирующуюся на замену W9x и W2kPro, и Windows.NET, позиционирующуюся на замену NT Server всех сортов. Вне зависимости от названия, все они является прямыми наследниками Windows 2000, и продолжателями линейки Windows NT. Этот факт и определяет основные особенности Windows XP. Это полностью 32 разрядная ОС с приоритетной многозадачностью, существует также 64 разрядная версия для компьютеров на базе процессоров Intel Itanium и AMD Athlon 64. В её основе лежат те же принципы, на которых базировались все NT. Изменения произошли и в пользовательском интерфейсе ОС. Используется цветовая гамма, заимствованная из Window X, линии плавны, углы скруглены.

Microsoft утверждает, что для успешной инсталляции XP необходим процессор не менее 233 мегагерц, 64 мегабайта оперативной памяти, и 1.5 гигабайта свободного места на диске. Однако, для более-менее комфортной работы понадобится процессор не менее 500 мегагерц, и не менее 128 мегабайт оперативной памяти. Максимальный объём оперативной памяти – 4 гигабайта. Хотя, максимально облегчив интерфейс можно добиться того, что XP будет требовать меньше памяти чем Windows 2000, поэтому если пожертвовать всякими «примочками», и визуальными эффектами, то вполне комфортно можно будет работать и на менее мощных системах. Как и любая ОС на ядре NT, XP очень любит лишнюю оперативную память, поэтому 512 мегабайт для такой системы совсем не будут лишними, хотя и не являются обязательными. На 256 Mb система работает очень быстро и очень приятно, если не грузить её очень тяжёлыми приложениями. Если включить все визуальные эффекты, то XP будет заметно притормаживать на относительно слабых процессорах, вне зависимости от объёма оперативной памяти. Такой же эффект наблюдается при использовании слабой видеокарты. Однако, если система достаточно мощная, то нормально настроенный XP будет работать гораздо быстрее, чем любая ОС от Microsoft, выпущенная ранее.

Для взаимодействия с периферией операционной системе необходимы программы-драйвера, которые могут управлять соответствующими устройствами. Для работы сканера используется фирменное программное обеспечение EPSON и драйвера с верной цифровой подписью, помеченные как «Совместимые с Microsoft Windows XP»).

Драйвер для работы с цифровой камерой уже имеется в базе данных драйверов операционной системы (driver.cab). При первом подключении к компьютеру через USB-кабель происходит автоматический поиск и установка программного обеспечения для работы с камерой. Устройство определяется в зависимости от его настройки как «USB-накопитель» или «Flash-диск» (тогда работа строится как с обычным жёстким диском), либо как «Устройство ввода изображений» (для работы используется стандартное приложение панели управления Windows – «Мастер работы со сканером или цифровыми камерами»).

Обеспечение работы привода TEAC в части чтения и записи CD-дисков поддерживается на уровне операционной системы («Служба СОМ записи компакт-дисков IMAPI»), но сервис в части записи довольно малофункционален, также не поддерживается запись DVD-носителей. Для дистрибуции проекта использовано приложение Ahead Nero Burning ROM, в частности, его упрощённый вид Nero Express. Данное приложение имеет дружественный русифицированный интерфейс, который довольно прост и интуитивно понятен. Обеспечивается процесс записи дисков всех поддерживаемых приводом форматов, а также создания красочных и функциональных меню для дисков DVD. В случае необходимости Nero также может обеспечить кодирование аудио и видеоданных в соответствующие потоки нужного формата. На рынке программного обеспечения для записи CD и DVD имеется довольно-таки много игроков, производящих различные приложения (CloneCD, WinISO, Alcohol, продукция компании ROXIO, чей движок используется для записи компакт-дисков средствами операционной системы Windows), но Ahead Nero Burning ROM обладает оптимальным соотношением «возможности»/«простота освоения». Именно по этой причине этот программный комплекс был мною выбран для записи на CD и DVD.

Изображения, поступающие со сканера или камеры, часто требуют обработки. Существует большое количество программ для этих целей, признанными же лидерами являются программные продукты, разрабатываемые компанией Adobe, в частности, Adobe Photoshop CS. Данная прикладная программа является стандартом «де-факто» в обработке растровых изображений и имеет огромное количество возможностей модификации исходного изображения.

Своеобразным «ядром» исполнения данного проекта является приложение для обработки видеосистема нелинейного монтажа.

Данный сегмент рынка программного обеспечения давно уже удерживают такие программы, как, например, Pinnacle Studio. Данные пакеты многофункциональны, но у них есть один общий недостаток – высокая стоимость и сравнительно большие затраты времени на изучение. Для работы над данным проектом, а также над рядом других, мною была выбрана программа Video Editor из комплекса Ulead Media Studio 7.0 Pro. Данная программа имеет богатые функциональные возможности, интуитивно понятный, дружественный интерфейс, имеющий русскоязычный вариант.

Для создания потока мультимедийной информации в формате AVI DivX используются разнообразные конвертеры. Также, эту функцию могут выполнять различные видеоредакторы. С целью получения видео потока в стандарте DivX AVI была использована утилита Dr.DivX, которая выполняет перекодирование из любого формата в DivX 5.2.1., имеет простой интерфейс и позволяет начать процесс конвертирования без предварительной установки многочисленных настроек.

4. Реализация задачи

4.1 Получение исходного материала

Пути получения исходного материала для данного проекта, как определил анализ задачи, следующие:

– копирование существующих фотографий со съёмных носителей;

– сканирование;

– получение изображений с цифрового фотоаппарата.

Первый путь несложен и может быть осуществлён как средствами самой операционной системы, так и любым файловым менеджером. Рассмотрим процесс получения материалов для сканирования оригиналов и снимков цифровой фотокамерой.

4.1.1 Сканирование фотографий

Сканирование фотографий осуществляется фирменным программным обеспечением, поставляемым вместе со сканерами EPSON. Приложение EPSON Smart Panel позволяет легко выполнить любую из поставляемых вместе с драйвером сканера утилит. Это может быть сканирование в файл (которое и будет нас интересовать), в приложение или PIM-устройство, сканирование и отправка по e-mail, и другие операции. На рисунке 1 представлено основное окно приложения, которое содержит список доступных для выполнения задач (их количество обусловлено составом установленного программного обеспечения EPSON). Выбор осуществляется одиночным щелчком левой кнопкой мыши.

Рисунок 1. − Основное окно приложения EPSON Smart Panel

После щелчка на кнопке задачи «Scan and Save» («Сканировать и сохранить», на рис. 1 данная кнопка доступна, остальные – нет) будет запущено приложение EPSON Scan, которое позволяет выполнить настройку параметров и произвести саму процедуру сканирования материалов. Основное окно приложения EPSON Scan представлено на рисунке 2.

Рисунок 2. − Основное окно приложения EPSON Scan

С помощью диалоговых элементов данного окна могут быть установлены следующие параметры: тип документа (прозрачный/непрозрачный), источник документа (планшет/автоподача), тип автоэкспозиции (фото/документ), тип изображения (количество битов цветности), разрешение (количество точек на квадратный дюйм), размер назначения (изменение выходного размера изображения), а также настройки баланса цветов и методов коррекции.

Необходимые настройки представлены на рисунке 2. Они выбраны экспериментальным путем, могут быть отличны друг от друга в соответствии с форматом и качеством оригинала.

Программное обеспечение сканера позволяет осуществлять операцию предварительного просмотра. Окно этого режима представлено на рисунке 3.

Рисунок 3. − Окно предварительного просмотра

Окно «Просмотр» открывается после щелчка на одноименной кнопке в окне, изображённом на рисунке 2. В данном режиме возможен просмотр материала, расположенного на стекле сканера либо в рамке для сканирования прозрачных оригиналов, а также выделение только необходимых для сканирования областей. Это достигается с помощью мыши и инструментов области «Выделение».

Сканирование материалов осуществляется до нажатия на кнопку «Закрыть» в окне EPSON Scan, после чего будет представлено окно с уменьшенными копиями отсканированных изображений. В данном окне можно выполнить операции разворота, поворота и переименования изображений, отобрать только необходимые изображения. После нажатия на кнопку «Next» («Далее») будет выведено окно, представленное на рисунке 4 для установки параметров сохранения и пути для него. После установки необходимых параметров вывода (представлены на рисунке) и нажатия на кнопку «Save» («Сохранить»), выбранные изображения будут сохранены в указанный каталог на жёстком диске компьютера с выбранными настройками формата.

На данном шаге работа со сканером завершается.

Рисунок 4. − Путь и параметры сохранения отсканированных

изображений

4.1.2 Получение с цифрового фотоаппарата

После соединения фотоаппарата Olympus C-500 ZOOM через mini-USB разъём и стандартный интерфейсный USB-кабель с любым из портов хост-контроллера USB компьютера, происходит автоматический запуск мастера работы со сканером или цифровой камерой операционной системы Windows XP. Поддержка данного сервиса осуществляется одноимённым компонентом ОС и программно-аппаратным интерфейсом TWAIN.

Через некоторое время после подключения и определения нового оборудования, появляется титульный экран мастера работы со сканером или цифровой камерой, представленный на рисунке 5. Он носит информативный характер, позволяет узнать о возможностях данного средства, а также просмотреть правильность определения модели подключенного устройства (также может определиться как совместимое устройство, что не является ошибкой и не влияет на дальнейшую работу с устройством).

Рисунок 5. − Мастер работы со сканером или цифровой камерой

На следующем шаге работы мастера будет выведен список фотографий, доступных в подключенном устройстве и их уменьшенные копии для просмотра. После выбора необходимых изображений для выгрузки на компьютер и щелчка на кнопе «Далее» будет открыто окно, представленное на рисунке 6. Оно служит для определения префикса сохраняемых изображений и их местоположения (пути до папки сохранения). Файлы сохраняются в формате, в котором они присутствовали на карте памяти цифрового фотоаппарата, то есть в формате JPEG.

Если установлена отметка напротив пункта «Удалить снимки из камеры после копирования», то после окончания копирования файлов на жёсткий диск компьютера они физически будут удалены с Flash-карты фотоаппарата.

После щелчка на кнопке «Далее» данного диалогового окна начнется процесс копирования фотографий. По завершении будет выведено окно об окончательном статусе операции и на данном окне работа с мастером заканчивается.

Рисунок 6. − Определение параметров сохранения фотографий

4.2 Обработка исходного материала в Adobe Photoshop CS

Полученный с камеры и, особенно, сканированный материал нуждается в дополнительной обработке перед его помещением в проект Media Studio. На рисунке 7 представлено основное окно программы Adobe Photoshop CS, которая служит для редактирования цифровых изображений.

Рисунок 7. − Основное окно программы Adobe Photoshop CS

Баланс белого можно установить с помощью команды «Образ» → «Корректировка» → «Уровни». Для автоматического регулирования: «Образ» → «Корректировка» → «Автоуровни».

В этом же пункте меню находится опция для автоматического регулирования контраста и цвета (пункты «Автоконтраст» и «Автоцвет» соответственно). Для выполнения этой операции Photoshop использует данные о съёмке, полученные из самого файла, а также математические алгоритмы для работы с цветом.

К изображениям, добавляемым в Video Editor, предъявляются определённые требования к соотношению линейных размеров. Они должны относиться друг к другу как 4:3. Для фотографий, получаемых с используемой цифровой фотокамеры и изображений, полученных со сканера при указанном разрешении в 300 dpi, оптимальным является размер 2560х1920 пикселей.

Для изменения размеров в Adobe Photoshop CS необходимо выполнить следующую последовательность действий: «Образ» → «Размер изображения…». Откроется окно «Image Size», представленное на рисунке 8.

Рисунок 8. − Окно изменения размеров изображения в Adobe

Photoshop CS

Изменяя значения «Width» и «Height» области «Pixel Dimensions» добиваемся необходимого соотношения. Если в результате один из размеров явно не соответствует рекомендуемому, то можно оставить поля (слева-справа или сверху-снизу, в зависимости от исходного материала), закрасив их чёрным цветом или цветным градиентным набором (образцом), чего можно достичь, используя инструменты «Заливка» или «Градиент» соответственно. Результат применения градиентной заливки образцом «Радуга» представлен на рисунке 7.

Редактирование завершается операцией сохранения подготовленного материала. Для этого служит команда «Файл» → «Сохранить». Сохранение документа является типовой операцией и выполняется в стандартном диалоге сохранения операционной системы Windows (определение пути и имени файла).

4.3 Обработка фотографий в приложении Video Editor 7 комплекса

Ulead Media Studio PRO 7.0 rus

Получение конечного видеоматериала состоит из нескольких этапов. Условно их можно разбить на несколько функциональных групп:

– создание проекта, импорт информации из графических и аудио файлов;

– монтаж, сведение;

– сохранение результатов в формате видео файлов со звуком.

4.3.1 Определение формата проекта и его параметров

После запуска приложения Video Editor 7.0 Pro («Пуск» → «Программы» → «Ulead Media Studio Pro 7.0» → «Video Editor 7.0») открывается основное окно программы, поверх которого – окно для выбора формата проекта и его параметров:

Рисунок 9. − Окно выбора формата правки проекта и его свойств

(шаблона проекта)

Установки, приведённые в окне на рисунке 9, самым непосредственным образом влияют на конечный продукт. Их определяют требования к проекту, на основании которых и выставляется формат правки «MPEG files» и шаблон проекта DVD-PAL. Этот шаблон был выбран из многообразия существующих, так как в дальнейшем требуется создание DVD-контента. В случае выбора данных установок никаких дополнительных преобразований для создания DVD не потребуется. Данные установки также приводят к минимальной неизбежной потере качества статических фотоизображений (что оправдано спецификацией Video for Windows и форматом сжатия с потерями данных MPEG-2).

Выбрав параметры, щёлкаем по кнопке «ОК». Появляется основное окно проекта, представленное на рисунке 10.

Окно состоит из 4-х основных областей: область строки главного меню, подокно «Просмотр» (для просмотра готовых фрагментов), подокно «Библиотека продукции» (для добавления в проект специальных эффектов и просмотра его состава), подокно «Линия времени» (служит для расположения элементов проекта во времени относительно друг друга).

Рисунок 10. − Основное окно программы Video Studio 7.0 с окном

нового проекта

4.3.2 Импорт фотографий и их размещение на раскадровке

После создания нового проекта необходимо добавить мультимедийный контент. Для добавления фотографий в проект, необходимо выполнить команду главного меню программы: «Вставка» → «Файл изображения…».

Будет открыто диалоговое окно вставки изображений в проект и определения параметров этой операции (см. рисунок 11).

Рисунок 11. − Вставка файла изображения и определение длины его

демонстрации

Программе необходимо указать путь до папки, которая содержит графические файлы проекта. Они будут отображены в стандартном окне открытия файлов. С помощью клавиши «Ctrl» и мыши (при необходимости добавить в проект все файлы в данной папке следует использовать клавиатурную комбинацию «Ctrl»+«A») выделяем файлы, добавляемые в проект. В области «Тип файлов» по умолчанию установлено значение «All formats», то есть «Все форматы». Если щёлкнуть на кнопе раскрытия списка, то станет видно, что Video Editor поддерживает огромное количество форматов для импорта. В области «Длина (H:m:s:f) задаём количество времени на показ каждого изображения. Время следует выбирать сообразно длине аудиотрека и количеству изображений). Впоследствии время отображения каждого элемента (файла изображения) можно изменить.

Работа в данном диалоговом окне завершается нажатием на кнопку «Открыть».

После закрытия вышеуказанного окна курсор мыши превращается в знак «Рука», за которым последовательно расположены добавляемые в проект изображения. Наведем курсор мыши на линию «Va» области «Линия времени» и нажмём левую кнопку мыши. Изображения будут размещены друг за другом следующим образом:

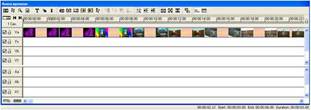

Рисунок 12. − Размещение фотографий на линии времени сразу после

импорта

Порядок следования кадров можно изменить методом перетаскивания. Также можно использовать операции нелинейного монтажа: копирование, вырезание, вставку (с помощью соответствующих команд меню «Правка» или клавиатурными комбинациями «Ctrl»+«С», «Ctrl»+«Х», «Ctrl»+«V» соответственно). Для изменения времени демонстрации изображения необходимо навести курсор мыши на границу кадров так, чтобы он принял вид двунаправленной стрелки. Нажатием левой кнопки мыши и дальнейшим протягиванием устанавливаем необходимую длину показа.

Чтобы просмотреть последовательность кадров полностью и выполнить предварительный рендеринг проекта, можно щёлкнуть на кнопке «Play» подокна «Просмотр».

4.3.3 Добавление эффектов перехода (transition)

Для добавления эффектов перехода необходимо создать своеобразный «перехлёст» во времени показа двух следующих друг за другом изображений, так как при переходе должны отображаться два элемента (изображения).

Video Editor позволяет легко достичь этого эффекта. Для таких целей Video Editor имеет пять уровней видеорядов, с каждым из которых можно работать независимо и создавать переходы между любыми двумя слоями.

Для решения поставленной в названии данного пункта задачи сначала расположим с помощью мыши изображения так, как показано на рисунке 13.

Затем в подокне «Библиотека продукции» выберем в выпадающем списке («Change Gallery») пункт «Transition Effect». Появится список доступных эффектов перехода с демонстрацией, разбитых по группам. Выбираем необходимый эффект перехода и с помощью мыши перетаскиванием размещаем его так, как показано на рисунке 14.

Рисунок 13. − Размещение изображений в проекте для создания

переходов

Рисунок 14. − Размещение эффектов перехода в проекте

После размещения типа перехода на линии времени в строке «Fx», т.е. в строке эффектов, на экран будет выведено окно настройки перехода, внешний вид и опции которого зависят от используемого эффекта. Типовые опции, используемые при настройке перехода:

– время действия перехода (количество времени от первого кадра отображения эффекта до последнего);

– разбиение изображения на области, к каждой из которых может быть применен данный эффект перехода);

– степень сглаживания изображения при показе эффекта;

– наличие/отсутствие границ между «старым» и «новым» изображениями и некоторыми другими.

Конечной целью данного этапа является размещение переходов между всеми элементами (изображениями) проекта в соответствии с поставленной задачей (см. рисунок 15).

Рисунок 15. − Конечная цель этапа размещения переходов в проекте

4.3.4 Добавление звукового ряда в проект

Для добавления в проект изображения следует выполнить команду главного меню программы «Вставка» → «Аудиофайл…». Будет выведено диалоговое окно добавления аудиофайла в проект (см. рисунок 16). С помощью элемента управления «Папка» и области выбора файлов ниже, поля «Имя файла», «Тип файла» находим аудио трек к проекту. В данном диалоговом окне выбранный файл можно прослушать, нажав на кнопку ► в нижней части окна. Для получения информации о файле (тип, битрейд, длина и прочие) нужно щёлкнуть на кнопке «Info…». Непосредственно вставка файла осуществляется после щелчка на кнопке «Открыть».

Дорожка звукового сопровождения добавляется в проект на слой «Аа». После щелчка на кнопке «Открыть» окна, изображенного на рисунке 16, также, как и при добавлении изображений в проект, курсор мыши принимает форму «Рука». Устанавливаем курсор на слой «Аа» и для окончательного добавления файла в проект щёлкаем левой кнопкой мыши.

Рисунок 16. − Окно добавления аудио в проект

Окно Video Editor принимает вид, приведённый на рисунке 17. Вставка звукового сопровождения в документ завершена.

Рисунок 17. − Окно проекта после добавления аудио «С. Дезник – Гимн

города Богородицка.mp3» на слой аудио «Аа»

Как видно из представленного изображения, аудио дорожка располагается на отдельном слое. Это позволяет также осуществлять над ней операции нелинейного монтажа: копирование и вырезание фрагментов, обрезку, применение различных аудиофильтров и эффектов. Video Editor содержит пять независимых друг от друга слоев аудио, между которыми, как и между слоями видео, можно вставлять различные эффекты перехода.

В данном проекте такая задача не стоит, но её реализация довольно легка и понятна, алгоритм сходен с тем, что применялся для той же цели в слоях видео:

– расположить аудио элементы на строках «Аа» и «Аb» так, чтобы создать «перехлёст времени»;

– в подокне «Библиотека продукции» в выпадающем списке («Change Gallery») пункт «Audio Effect». Появится список доступных эффектов перехода аудио, разбитых по группам. Выбираем необходимый эффект перехода и с помощью мыши перетаскиваем его на область, в которой аудио потоки существуют одновременно;

– после установки в открывшемся окне устанавливаем настройки фильтра или эффекта.

4.3.5 Создание видео в формате MPEG

Для сохранения созданного проекта на жёсткий диск компьютера в формате MPEG-2, необходимо выполнить команду главного меню «Файл» → «Создать» → «Видеофайл…». Открывается окно сохранения видео, представленное на рисунке 18. Указываем папку для сохранения и имя файла.

Процесс сохранения начинается после щелчка на кнопке «Сохранить» и сопровождается индикацией. По окончании в указанной папке – файл «Мой Богородицк.mpg», содержащий мультимедийный контент в формате MPEG-2, который может быть воспроизведен на ПК и DVD, а также совместимых устройствах.

Рисунок 18. − Окно создания видеофайла

4.4 Конвертирование видео в DivX AVI в приложении Dr. DivX

Для создания DivX AVI видео используется фирменная утилита перекодирования «Dr.DivX». Автор программы – открытая группа по разработке и развитию стандарта DivX.

Запуск программы осуществляется командой «Пуск» → «Программы» → «DivX» → «Dr.DivX» → «Dr.DivX». Появляется окно первого шага перекодирования – выбор источника контента для осуществления перекодирования (см. рисунок 19):

Рисунок 19. − Первый шаг перекодирования в Dr.DivX: выбор

источника видео

В данном случае источник – файл MPEG-2 «Мой Богородицк.mpg». Щёлкаем на «VIDEO FILE». Открывается стандартное окно открытия файлов, в котором указываем путь до файла и его имя. После осуществления выбора файла и щелчка на кнопке «Open» начнётся процесс анализа исходного изображения, сопровождаемый индикацией (см. рисунок 20). При анализе определяется форматное соотношение видео, величина битового потока аудио и видео.

Рисунок 20. − Информационное окно анализа видеофайла

По окончании анализа, который может продолжаться довольно длительное время, открывается окно выбора источника аудио «Select Audio Input» (см. рисунок 21):

Рисунок 21. − Выбор источника аудио

Имеются следующие источники аудио:

– аудиодорожка, содержащаяся во входном видеофайле;

– сторонний ресурс аудио (в этом случае с помощью кнопки «Select» необходимо выбрать файл, содержащий аудио);

– без звуковой дорожки.

Так как необходимая звуковая дорожка уже имеется в MPEG-файле, выбираем первый вариант.

На следующем шаге («Step 2: Choose») необходимо задать настройки выходного файла видео. В Dr.DivX наборы типовых настроек объединены в так называемые «Certification Level». Для рассматриваемого проекта подходит настройка «Home Theater Video», которое обеспечивает хорошее качество кодирования при приемлемом размере. В окне «Profile Output» после выбора настройки будут отображены параметры создаваемого видеофайла. Окно настроек параметров выходного файла приведено на рисунке 22.

Рисунок 22. − Окно настроек параметров выходного файла («Step 2:

Choose»)

После нажатия на кнопку «Next» начнётся процесс кодирования в формат DivX AVI. Кодирование осуществляется с переменным битрейдом в два прохода (First Pass и Second Pass), сопровождается индикацией. Окно кодирования представлено на рисунке 23. Этот этап не требует от пользователя каких либо действий, по окончании первого этапа кодирования автоматически начинается второй.

Рисунок 23. − Этап кодирования видео в DivX AVI. Первый проход

(First Pass)

Кодирование с переменным битрейдом двухпроходным методом позволяет получить файл с меньшим размером без заметной потери качества.

На первом проходе осуществляется побитный анализ кадров, выясняются ключевые кадры, моменты движения, изменения изображения. На втором проходе осуществляется непосредственно кодирование, которое использует данные, собранные при первом проходе кодирования.

По окончании процесса в папке с исходным файлом будет создан AVI-файл с тем же именем. Задача получения AVI-файла для ПК и сетей успешно решена.

4.5 Запись проекта на CD и DVD в приложении Nero Express

Приложение, используемое для записи CD и создания DVD-дисков запускается следующим образом: «Пуск» → «Программы» → «Nero» → «Nero 6 Ultra Edition» → «Nero Express».

Nero Express является упрощённой версией интерфейса пакета Ahead Nero Burning ROM и позволяет создавать CD и DVD диски без изменения или установки большого количества параметров, имеет интерфейс пошагового мастера.

На рисунке 24 представлено основное окно программы, в котором можно выбрать используемый рекордер, а также тип создаваемого диска.

Рисунок 24. − Основное окно программы Nero Express

Для создания CD-диска, который воспроизводится на ПК и совместимых устройствах, поддерживающих проигрывание AVI, следует выбрать действие «Данные» ► «Диск с данными». Диск такого типа будет иметь файловую систему типа CDFS и проигрываться во всех CD-приводах.

На следующем шаге работы необходимо добавить файлы для записи. Это можно сделать различными способами: используя кнопку «Добавить» (тогда откроется окно системной программы Windows «Проводник» для выбора папок и файлов) или методом перетаскивания файлов и папок в окно проекта (Nero поддерживает Drag&Drop). Окно добавления файлов в проект представлено на рисунке 25. По окончании добавления файлов следует нажать кнопку «Далее».

На строке с делениями внизу окна проекта отмечается текущая ёмкость файлов проекта и доступная на диске. При добавление на CD файлов следует следить, чтобы ёмкость файлов не превышала емкость носителя (CD или DVD). После добавления файлов необходимо щёлкнуть по кнопки «Далее».

Рисунок 25. − Добавление файлов в проект Nero Express

Будет открыто окно финальных установок записи (см. рисунок 26). Здесь можно переопределить тип рекордера (существующий физический рекордер ТЕАС представлен как два различных логических устройства записи: для CD и для DVD-дисков, также есть «устройство-образ» – Image Drive для записи проекта в файл ISO или UDF), определить название диска, скорость записи и количество копий диска.

Флажок «Разрешить добавление файлов (мультисессионный диск)» позволит добавлять на CD или DVD файлы, но может привести к невозможности чтения диска на некоторых устройствах, которые не поддерживают мультисессионность. По этой причине его следует оставить пустым.

Флажок «Проверить данные после записи на диск» производит по окончании записи побитовое сравнение CD/DVD с образом проекта на HDD.

Прожиг CD/DVD диска начинается после щелчка на кнопке «Запись».

По окончании прожига и проверки (если был установлен флажок «Проверить…») лоток привода будет автоматически выдвинут. Запись CD диска завершена. Процесс записи DVD-диска несколько отличается от записи CD-проекта. В выпадающем списке «Какой рекордер будете использовать?» окна, изображённого на рисунке 24, необходимо выбрать привод для записи DVD (TEAC DV-W516Gb DVD), после чего в основном окне программы появится пункт «DVD-VIDEO», который и следует выбрать.

Рисунок 26. − Финальные установки записи проекта (как CD, так и

DVD-VIDEO)

Процесс добавления файлов практически не отличается от CD-проекта за тем исключением, что каждый добавляемый файл получает «номер раздела» и добавляется «0 раздел – меню». Визуально окно выглядит точно так же, как и рисунок 25. В отличие от CD-проекта, после окна добавления файлов появляется не окно финальных установок записи, а окно изменения DVD-меню (см. рисунок 27).

Рисунок 27. − Создание DVD-меню

В данном диалоговом окне определяем такие параметры меню, как «Размещение», «Фон», «Текст».

Опция «Размещение» предназначена для изменения формата отображения видеофайлов или их частей, включенных в проект.

Опции «Фон» и «Текст» позволяют изменять фон меню и содержание текста на экране меню (включая гарнитуру, размер и цвет шрифта) соответственно. При щелчке на «Показать полноэкранное меню» изменённое меню будет отображено на весь экран для предварительного просмотра. Для перехода к окну установок записи, которое идентично окну CD-проекта (см. рисунок 26) за исключением того, что флажок мультисессионности недоступен, следует щёлкнуть на кнопке «Далее».

Установки записи DVD-проекта такие же, что и у CD-проекта. Прожиг проекта осуществляется после щелчка на кнопке «Запись».

По окончании процесса записи лоток DVD-RW привода будет выдвинут. На DVD диске – записанный DVD-проект. Задача создания DVD-носителя с мультимедийным контентом выполнена.

Заключение

По окончании разработки мы имеем файл DivX AVI и MPEG-2 DVD-файл, который может быть использован при создании DVD-диска. При визуальном и аудио прослушивании в обоих файлах, полученных из проекта Video Editor, не наблюдается заметного искажения фотоматериалов и звука.

Указанные файлы записываются на CD и DVD диски соответственно в необходимом количестве копий при помощи специализированного программного обеспечения.

Поставленная задача выполнена. Конечный мультимедийный продукт удовлетворяет поставленным условиям.

При разработке проекта его участниками были получены различные материальные и моральные выгоды, начиная от благодарности Главы администрации и заканчивая денежными вознаграждениями. Дополнительным стимулом реализации проекта лично для меня стало материальное вознаграждение от комитета по образованию, а также авторские гонорары от телеканала «Спектр» и развлекательного центра «Айсберг» за трансляцию и показ соответственно.

Также необходимо отметить, что в результате длительного использования большого количества программных продуктов для решения поставленной практической задачи автор получил навыки работы в различных прикладных программах, что также носит положительный эффект.

Список литературы

1.  Буковецкая О.А. Видео на вашем компьютере: ТВ тюнеры, захват кадра, видеомонтаж, DVD. − М.: ДМК, 2000.

2.  Буковецкая О.А. Дизайн текста: шрифт, эффекты, цвет. − М.: ДМК, 1999.

3.  Водески Р. Графика для Web. Библия дизайнера. − М.: Диалектика, 1998.

4.  Вуд Л. Web-графика: Справочник. − СПб.: Питер, 1997.

5.  Грибов Д.Е. Macromedia Flash 4. Интерактивная веб-анимация. − М.: ДМК, 2000.

6.  Гультяев А.К. Проектирование и дизайн пользовательского интерфейса. − М.: Корона Принт, 2000.

7.  Долгов В., Хозяинов В. Мультимедиа для Вашего бизнеса. − М.: Электронинформ, 1997.

8.  Загуменнов А.П. Компьютерная обработка звука. − М.: ДМК, 1999.

9.  Ингенблек В. Все о мультимедиа. − K.: BHV, 1996.

10.  Кларк М.Т. Фильтры для Photoshop 5. Спецэффекты и дизайн. − М.: Диалектика, 1999.

11.  Кречман Д.Л., Пушков А.И. Мультимедиа своими руками. − СПб.: BHV-Санкт-Петербург, 1999.

12.  Лассо М. Вычислительная геометрия и компьютерная графика на C++. − М.: Бином, 1997.

13.  Резников Ф.А. Видеомонтаж на персональном компьютере. Adobe Premiere 5.5 и Adobe After Effects 4.1: Практическое пособие. − М.: Триумф, 2000.

14.  Риз Э. Как сделать красиво в 3D-дизайне. − М.: Нолидж, 1999.

15.  Розенцвейг Г. Macromedia Director 6. − СПб.: BHV-Санкт-Петербург, 1998.

16.  Романычева Э.Т. и др. Дизайн и реклама. Компьютерные технологии: Справочное и практическое руководство. − М.: ДМК, 2000.

17.  Рош У.Л. Библия мультимедиа. − М.: ДиаСофт, 1998.

18.  Томпсон С. Осваиваем мультимедиа. − М.: Бином, 1997.

Приложение

В данном приложении представлены уменьшенные копии графических изображений, которые использовались при создании мультимедийного проекта.
