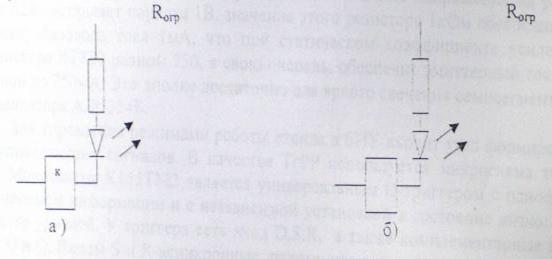

Курсовая работа: Стенд для автоматического контроля ТЭЗДля отображения выходных слов используется логический элемент НЕ ЛН2. Для ограничения прямого тока через светодиод последовательно с ним включаем резистор Roгp. Инверторы (ЛЭ с открытым коллектором) обеспечивают большой импульсный выходной ток. Рассчитаем параметры ограничивающего резистора. Ток не должен превышать 20 мА. стенд тестирование диагностирование мощность Блок индикации а) для индикации выходных слов с ТЭЗов; б) для индикации сигналов «годен» и «брак» Используем светодиоды АЛ307AM (цвет красный, сила света 0.15 мкд Uпр=2В. Iпрmах=20мА). Расчет величины сопротивления ограничивающих резисторов на входе семисегментного индикатора. Учитывая, что падении напряжения между электродами открытого диода U1=0,7В и падение напряжена между эмиттером и коллектором открытого транзистора U2=0,1В, ток через резистор: Положим R16=200 Ом. Тогда R16-R23 по 200 Ом. Исходя из вышеизложенных рассуждений падение напряжения на резисторе R26 составляет порядка 1В, значение этого резистора 1кОм обеспечивает величину базового тока 1 мА, что при статическом коэффициенте усиления транзистора КТ829 равном 750, в свою очередь обеспечит эмиттерный ток величиной до 750 мА. Это вполне достаточно для яркого свечения семисегментного индикатора АЛС324Б. Для управления режимами работы стенда в БИУ входит узел формирования управляющих сигналов. В качестве ТгРР используется микросхема типа. V \ Микросхема К155ТМ2 является универсальным D-триггером с однофазным приемом информации и с независимой установкой в состояние низкого и высокого уровней. У триггера есть вход D, S, R а также комплементарные выходы Q и Q. Входы S и R-асинхронные, потому что они работают (сбрасывают состояние триггера) независимо от сигнала на тактовом входе, активный уровень у них низкий. Сигнал от входа D передается на входы Q и Q по положительному перепаду импульса на тактовом входе С. При нажатии кнопки, расположенной на пульте управления* генератор должен выдавать по одному импульсу. Однако при одном нажатии кнопки контакт, как правило, срабатывает несколько раз. Такое явление называется «дребезгом» контактов. Чтобы избежать этого используем схему исключения «дребезга» выполненную на ИС 155ЛН2. «Дребезг» устраняется R-S-триггером, выполненном на элементе «НЕ» Для каждой кнопки «Пуск» и «Продолжить» используем отдельный экземпляр схемы устранения «дребезга». Логический элемент И-НЕ типа К155ЛАЗ пропускает или не пропускает сигналы с тактового генератора на входы ГПСП и СЧЦ в зависимости от состояния сигнала «Разрешение работы». 12. Расчет потребляемой мощности стенда Расчет максимального потребляемого тока всеми используемыми микросхемами приведен в табл. 1. Таблица 1. Потребляемый ток
= 2,071А При расчете использованы максимальные значения тока потребления из указанных в справочниках. Расчет максимально потребляемого тока для индикаторных устройств (семисигментный индикатор) Тип: АЛС342 – количество 7.
3471мА (Не учитывается мощность потребления тестируемого и эталонного ТЭЗов). Разъем – ГПРМ-10. В разъеме соединителе типа ГПРМ-10 – 48 контактов шар сетки контактов 2,5 мм. На плате ТЭЗов располагается вилка, а розетка располагается в конструктиве стенда. Вилка предназначается для печатного монтажа. Покрытие контактов серебро. Таблица 2. Спецификация
Список литературы 1. Каган Б.М., Мкртумян И.Б. «основы эксплуатации ЭВМ» Учебное пособие для вузов / под редакцией Б.М. Кагана – М.: Энергоатомиздат, 1988 г. 2. Шило В.Л. Популярные микросхемы. Справочник – М.: Радио и связь, 1987 г. 3. Петровский И.И., Прибыльский А.В. Логические ИС КР1533, КР 1554. справочник. – М.: БИНОМ, 1993 г. |
