Курсовая работа: Приёмник радиовещательный карманный

5. Коэффициент включения входа электронного прибора к контуру гарантирующий заданное при расчете блок схемы эквивалентное затухание контура расчитывается по формуле:

6. Проверяем осуществимость минимальной эквивалентной ёмкости, для этого должно выполнятся неравенство:

7. Индуктивность контурной катушки вычисляется по следующей формуле:

8. Действительные значения эквивалентного затухания контура определяющие свойства входной цепи вычисляются по следующей формуле:

Рассчитанные значения затуханий контура для других частот также сведём в таблицу.

9. Коэффициент передачи для тех же частот диапазона находим по формуле:

Результаты вычислений сведем в таблицу.

10. Действительное ослабление сигнала на границе полосы пропускания на промежуточной частоте вычисляют по следующей формуле:

или 53,4 дБ, что значительно больше требуемого.

11. Коэффициент шума входной цепи для конца диапазона:

12.Коэффициент передачи по мощности до конца диапазона:

13. Чтобы на блокировочном конденсаторе не создавалось большого падения напряжения сигнала, его ёмкость должна удовлетворять неравенствам:

Сб=2200 пФ.

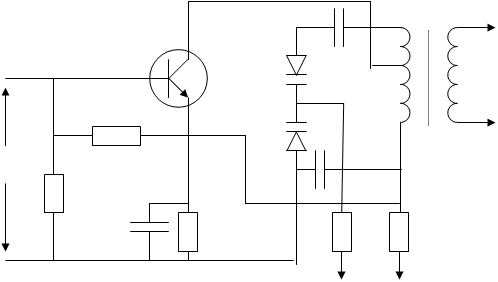

Расчет УРЧ

                                                                                 Cб1

                                           VT1

                                                                                     VD1

                                                                                                  Lk

                                 R3

                                                                      VD2

                                                                                    Cб2

    Uвх

                          R2        C1

                                                           R1                                                Rф

                                                                                                Eупр       ЕК0

Из предыдущих расчетов

Св min = 15,82пФ

Св max = 24,9пФ

Предварительно будем полагать полное включение контура в цепь коллектора

p1=1 и неполное ко входу следующего каскада c p2 » 0.15.

Ёмкость контура без учёта конденсатора промежуточной ёмкости будет:

1. Расчет элементов цепи питания. Считаем DURФ= 1В – допустимое падение напряжения на сопротивлении фильтра эмиттерной цепи, g = 2 – требуемый коэффициент стабильности коллекторного тока, DT =80оC– интервал температур в градусах Цельсия, в пределах которого должна обеспечиваться температурная компенсация коллекторного тока, Ек0=4,5 В, Iк=1mA, Ik0=0.5 мкА, Uk=3В, a0=0,98:

Сопротивление фильтра:

2. Индуктивность контурной катушки L:

3. Вычислим параметры эквивалентной схемы каскада:

Результаты расчетов сведем в таблицу 1.2:

3. Рассчитаем kом для начала диапазона, так как необходимо обеспечить эквивалентное затухание контуров

Так как kом >> k0уст а, характеристическое сопротивление контура определено выбором емкости связи. Коэффициент включения контура в

данном случае выбирается по следующим формулам:

4. Найдем проводимость шунтирующего сопротивления:

5. По формуле вычисляем собственную проводимость контура для начала, середины и конца диапазона:

Запишем полученные результаты также в таблицу1.2

6.По формуле вычисляем эквивалентную проводимость контура для начала, середины и конца диапазона:

Подставляем полученные значения в формулу и вычисляем коэффициент усиления каскада для начала, середины и конца диапазона:

Как видно коэффициент усиления каскада УРЧ во всем диапазоне больше Ко уст.

7. Из формулы найдем эквивалентное затухание для начала, середины и конца диапазона:

8. Согласно формуле найдем реальную полосу пропускания для начала, середины и конца диапазона:

в середине 920 КГц и в конце 1086 КГц.

9. Обобщенная расстройка контуров преселектора на границе полосы пропускания приемника будет:

Ослабление зеркального канала

10. Определим среднюю емкость подстроечного конденсатора:

Поскольку максимальное влияние собственных шумов на чувствительность приемника, имеет место на максимальной частоте диапазона, то коэффициент шума рассчитываем для конца диапазона. Рассчитаем вспомогательные параметры

А) Эквивалентная проводимость контура в точке подключения входа транзистора за вычетом собственной входной проводимости транзистора:

Коэффициент шума каскада УРЧ находим по формуле:

NT=5

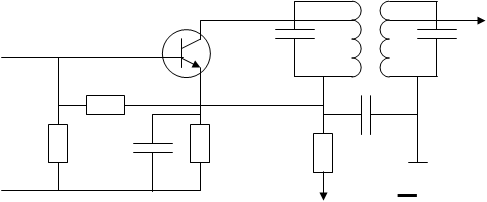

Расчет УПЧ

                                         VT1

                                                                  Cк1             L1               L2

                                                                                                                      Cк2

                              R3

                                                                                                    Cф

                        R2    C1                     R1                             Rф

                                                                                         Eк0

В расчете структурной схемы УПЧ в качестве активного элемента берем транзистор КТ 339А

Параметры транзистора КТ 339А:

Iк=1mA, Uк=3B, g11=0.35 мСм, g22=0.007мСм, Y21=32.127, C11=5.206пФ, C22=1.637пФ, C12=0.803нФ, a0=0,95, g12=0.001мСм, Iк0=1мкА, NТ=5, fгр³300MГц

Будем полагать, монтажные ёмкости в цепи коллектора См1=5пФ и в цепи базы См2=5пФ.

1. Расчет элементов схемы. Положим g=2, DТ=80°С, тогда:

Сопротивление фильтра:

2. Вычислим для контуров внешние проводимости и емкости:

G1=g22+g12=0.007+0.001=0.008мСм;

G2=g11+1/R2+1/R3=0.35*10-3+1/4700+1/1200=1.4мСм

С1=С22+См1=1,637+5=8,185пФ

С2=С11+ См2=5,206+5=10,206пФ

Согласно таблице1.1 Наименьшее усиление преселектора равно 4.64

Следовательно, усиление в тракте промежуточной частоты должно быть:

Подставляя Ко пр в формулу при n=4, получаем необходимый коэффициент усиления каскада:

Условие выполняется. При четырёх каскадах УПЧ эквивалентное затухание контуров должно быть

Положив значение b =0.2 по равенству:

Определяем предельное затухание контуров

Как видно из результата dэ1max<dэ<dэзmin

3. Найдем коэффициент усиления, учитывая, что hmax=1.45

4. Определим эквивалентные емкости контуров, считая, что p1=1

5. Индуктивность контурных катушек контуров

Индуктивность получилась в пределах допустимой.

6. Определим коэффициенты включения контуров к электродам транзисторов

7. Проводимость шунтов для контуров должна быть

это сопротивления шунтов, подключаемых параллельно контурам.

8. Емкость контурных конденсаторов имеют следующее значение:

9. Рассчитаем коэффициент шума каскада УПЧ

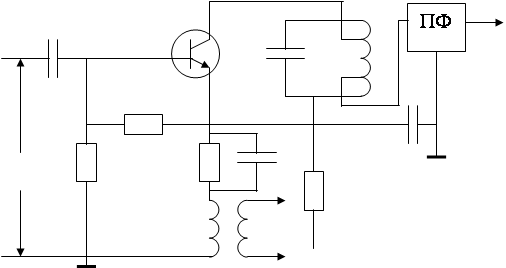

Расчет преобразователя частоты

                         С2                         VT1                 C

                                                                                                L

                                              R3                                                                 Cф

                Uвх                  R2             R1                      C1        Rф

                                                           Lсв              U

Выберем режим работы транзистора при Uk = 5В, Ik = 1мА так как режим работы транзистора совпадает режимом работы транзистора в каскаде УРЧ, то элементы схемы сохраняют значения полученные при расчете УРЧ.

Положим амплитуду напряжение гетеродина Um2 =0.1В. Из проходной характеристике транзистора КТ 368 А находим Uбэ1=0.2, Ik=0.15мА при Uбэ2=2Uбэ1=0.4В, Ik2= 5мА, следовательно:

тогда амплитуда напряжения гетеродина должна быть

Поэтому принятую ранее амплитуду напряжения гетеродина можно считать за окончательную.

Крутизна преобразования смесителя (при Uб0 = 0.3В – смещение на базе транзистора)

J1(aUm2)=0.58 – Функция Бесселя первого порядка.

В качестве селективной системы и нагрузки используем пьезокерамический Фильтр ФП1П6. Средняя полоса пропускания на уровне 6дБ – 240 …260кГц,

Rвх=Rвых=2кОм; q=0.53; Сшунт=20пФ

По формуле Пк=dэfПЧ=(2,5¸3,5)Пф находим полосу пропускания коллекторного согласующего фильтра, учитывая, что

Пк=3Пф=240*3=720кГц

Тогда эквивалентное затухание должно быть:

Эквивалентная емкость контура для получения оптимальных параметров контура:

Индуктивность контурной катушки:

Примем собственное затухание контура равным 0.006, тогда активная проводимость контура:

Находим коэффициенты включения в контур активного элемента и пьезокерамического фильтра:

Входная проводимость транзисторного преобразователя частоты для конца диапазона:

Поэтому, для сохранения коэффициента включения входа транзистора к выходному контуру УВЧ, следует увеличить проводимость шунта контура на 1,17*10-3-0,5*10-3=0,67*10-3 См. Поскольку p2=0,067, то для этого нужно увеличить проводимость шунта контура на 0,0672*0,67*10-3=3мкСм

Коэффициент шума преобразователя частоты:

Коэффициент передачи преобразователя по мощности для конца диапазона, находим по формуле:

что меньше допустимой величины, принимавшейся при предварительном расчёте.

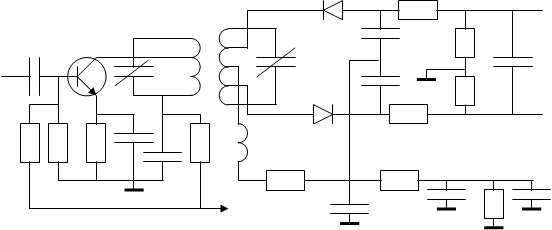

Расчет детектора

                                                                                    VD1               R3

                                                 L1        L2

          Ср       VT1                                                                             C1   R1

                                                                                  VD2                 C2   R2

                                        Сэ

Rб 1                                                   Rк     L3

                                 Rэ                                     R5                       Rф

             Rб2                            Cк

                                                                +Eк0          С4                 Сф

Исходные данные для расчета:

f=10.7МГц; П=257,8 КГц; d0=0,006 – собственные затухания контуров; Сэ=45 пФ – эквивалентная ёмкость контуров; Rвх.нч=1кОм; Свх.нч=0,02мкФ; Мн=Мв=1,1; полагаем Скат=0.5пФ, pk»pд»0,5(максимально допустимое значение коэффициентов включения диодов); См1=См2=4пФ
